BV · Automation
External Axis control
Bis zu drei externe Achsen in PolyScope X konfigurieren und per Programm oder Sidebar bewegen.
DIE HERAUSFORDERUNG
Warum die Aufgabe aufwendig ist
Externe Linear- oder Drehachsen benötigen eine verständliche Zuordnung von Analogausgang, Verfahrweg und Geschwindigkeit. Individuelle Steuerlogik erschwert Bedienung und spätere Anpassungen.
DIE LÖSUNG
Wie External Axis control unterstützt
External Axis control konfiguriert bis zu drei Achsen zentral und berechnet passende Strom- oder Spannungswerte für die Bewegung. Achsen lassen sich aus dem Programm und manuell über die Sidebar ansteuern.
FUNKTIONEN
Das Wichtigste auf einen Blick
- über da URCapX lassen sich bis zu 3 Externe Achsen einfach über das Settings Fenster konfigurieren und per Programm oder Sidebar manuell bewegen
- Die Achsen können auf verschiedene AO Ausgänge gelegt werden.
- Die Berechnung von Strom oder Spannung ist in Abhängigkeit der Länge und Geschwindigkeit der Achse und Roboter programmiert.
ANWENDUNGEN
Typische Einsatzbereiche
- Linearachsen
- Drehtische
- Roboterverfahrachsen
- Positionierer
- Maschinenbeschickung
EINBLICKE

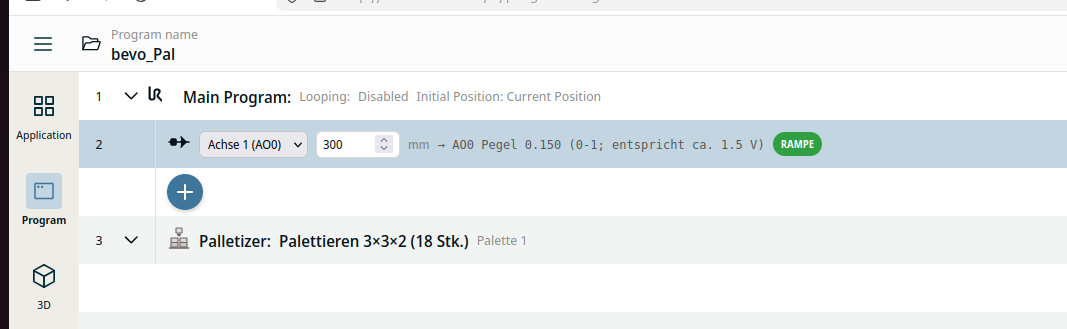

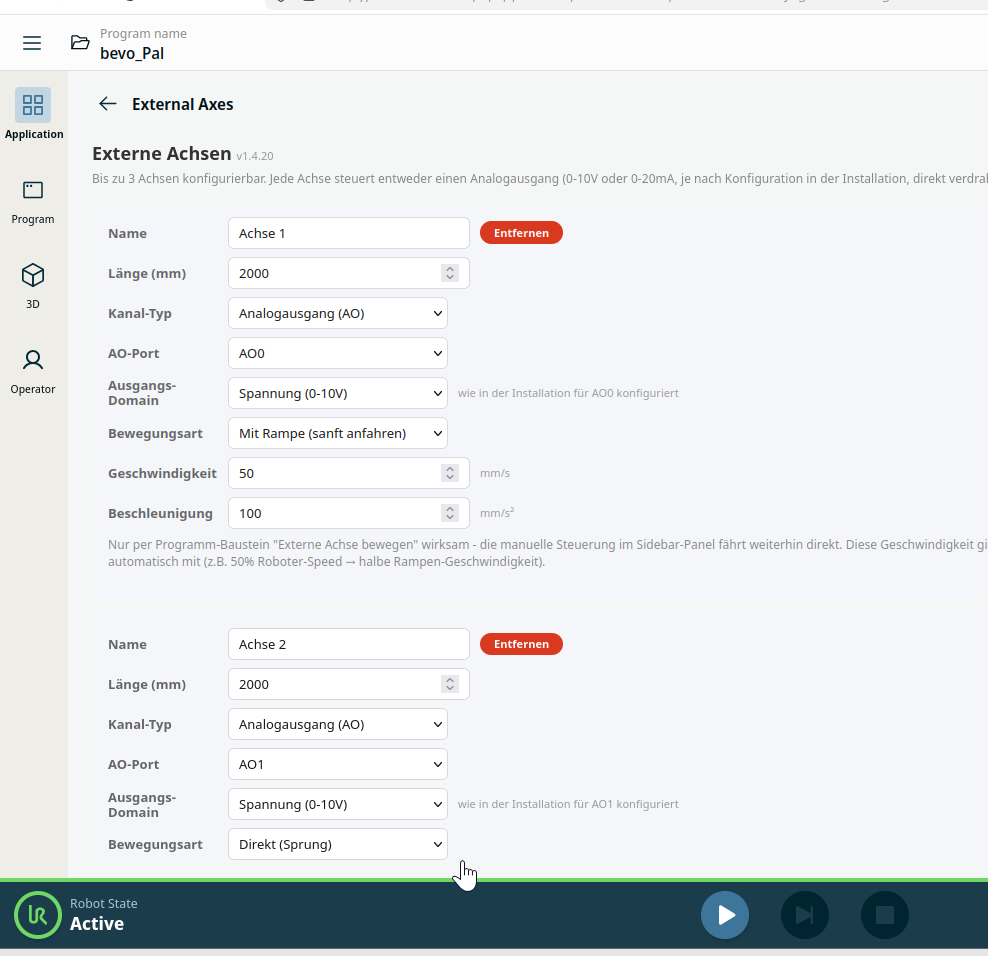

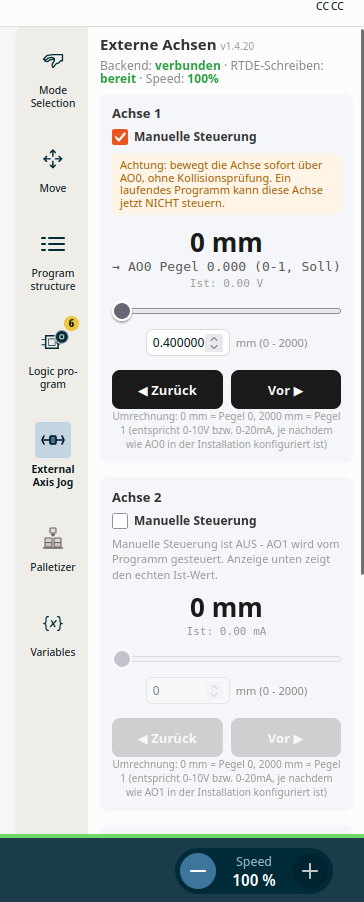

Video und Screenshots
FAZIT
Weniger Aufwand in der Roboterzelle
External Axis control richtet sich an Integratoren und Betreiber, die Linearachsen und Drehtische mit Universal Robots vereinfachen möchten. Die direkte Integration in PolyScope X reduziert zusätzliche Bedien- und Programmierwege und unterstützt eine wartbare Automatisierungslösung.
