Signal-Oszilloskop
Roboter-I/O und Registersignale direkt in PolyScope X als Zeitverlauf analysieren.
DIE HERAUSFORDERUNG
Warum die Aufgabe aufwendig ist
Kurze Signalwechsel und zeitliche Abhängigkeiten sind in einer einfachen I/O-Liste kaum nachvollziehbar. Für die Fehlersuche werden deshalb häufig externe Mess- oder Protokollierungswerkzeuge benötigt.
DIE LÖSUNG
Wie Signal-Oszilloskop unterstützt
Das Signal-Oszilloskop zeichnet zwei ausgewählte Signale live auf und stellt ihren Verlauf übersichtlich dar. Schaltzeitpunkte und Prozesszusammenhänge werden direkt am Roboter sichtbar.
FUNKTIONEN
Das Wichtigste auf einen Blick
- Zwei Signale gleichzeitig darstellen
- Digitale Ein-/Ausgänge und Tool-I/O auswählen
- Analoge Ein-/Ausgänge mit V-/mA-Einheit anzeigen
- Bool-, Integer- und Double-Register auswählen
- Abtastintervall und sichtbares Zeitfenster einstellen
- Aufzeichnung starten, pausieren und stoppen
- Digitalsignale als Stufenkurve und Analogwerte skaliert darstellen
ANWENDUNGEN
Typische Einsatzbereiche
- I/O-Diagnose
- Inbetriebnahme
- Taktzeitanalyse
- Prozessüberwachung
- Fehlersuche
EINBLICKE

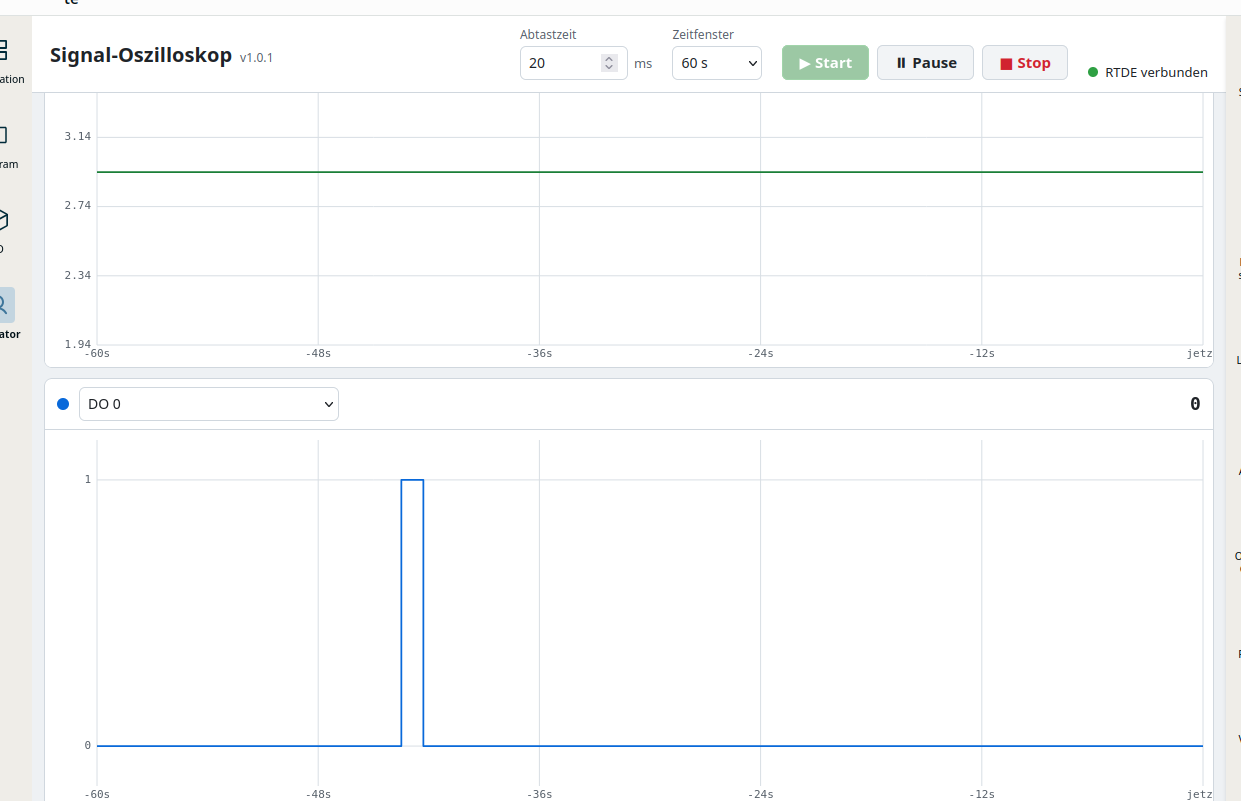

Screenshots
FAZIT
Weniger Aufwand in der Roboterzelle
Signal-Oszilloskop richtet sich an Integratoren und Betreiber, die I/O-Diagnose und Inbetriebnahme mit Universal Robots vereinfachen möchten. Die direkte Integration in PolyScope X reduziert zusätzliche Bedien- und Programmierwege und unterstützt eine wartbare Automatisierungslösung.
